1ère Période : Ajustement - Tolérancement Temps maxi pour cette période : 45 min ð Vous avez à votre disposition un lot de 30 pièces avec Dessin de définition de l'écrou de moyeu 1-1) Ouvrir le dessin de définition situé dans le fichier Ecrou de Moyeu.pdf. Que signifient les termes de la cotation Ø32m10 ? 1-2) Lancer le logiciel Cotation. Dans le menu, aller dans Ajustements, Lister le fichier, Arbre. Quelles sont la cote minimale et maximale de cette cotation ? Quel est alors l'intervalle de tolérance qu'on notera IT ? 1-3) Tirez au hasard 10 pièces du lot proposé. Mesurer à l'aide du pied à coulisse la cote de diamètre 32 (cote nominale). Etablir un tableau des différentes valeurs obtenues. 1-4) Expliquer en quelques mots pourquoi on ne peut pas obtenir la même cote sur toutes les pièces. 1-5) L'écrou doit être monté sur le moyeu avec jeu. Pour un montage optimal, ce jeu ne doit dépasser 0,151 mm. En utilisant le logiciel Cotation (Menu Ajustements, Calcul d'un ajustement), proposez un ajustement répondant à la condition citée.

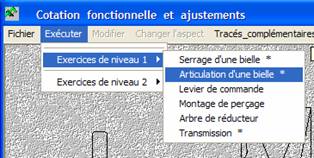

2ème Période : Chaîne de cotes Temps maxi pour cette période : 1h15 min ð Vous avez à votre disposition un document ressource sur la Cotation fonctionnelle et le logiciel Cotation 2-1) De nouveau, lancer le logiciel Cotation et Exécuter l'exercice comme indiqué ci-après :
2-2) Compléter le document Réponse DR1 (4 pages). Ne pas effectuer les calculs. Appeler votre professeur ! 2-3) A l'issue de l'exercice, donner les définitions des termes suivants : Jeu ou cote-condition, surfaces terminales, surfaces de liaison, chaîne de cotes, cotes fonctionnelles. 2-4) Quel est le but de la cotation fonctionnelle ? |
