1ère
Période : Déterminer l’effort de serrage pour que la pression d’alimentation
réponde aux cahier des charges
Temps maxi pour cette période : 2 h.
ð
Ressources à disposition : logiciel
SolidWorks et Méca3D
Données :
·
Pression de service : 0,15 MPa < P
< 0,25 MPa.
Hypothèses :
·
La pesanteur est négligée pendant
toute l’étude.
·
L’action mécanique du ressort de
rappel 10 du piston 3 est négligée.
1-1)
Identifier les Sous Ensembles Cinématiques :
1-1-1)
Colorier sur le plan d’ensemble.
1-1-2) Faire
la liste des sous-ensembles sur feuille de copie.
Lancer SolidWorks et ouvrir
le fichier « Bride Hydraulique MECA3D – Etude1.sldsam ».
1-2)
Déterminer les efforts maximum et minimum que doit fournir le vérin à
partir des données et des dimensions du vérin mesurées directement dans sur la
maquette numérique.
1-3)
Déterminer l’effort de serrage pour que l’effort du vérin soit compris entre les
deux valeurs définies à la question 1-2) :

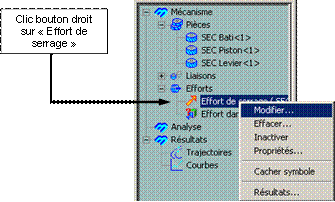

Dans SolidWorks, aller dans
l’onglet MECA3D du mécanisme,
Modifier la valeur de l’effort de serrage
(pour chaque changement de valeur il
faut relancer le calcul),
Lancer le calcul,
Consulter la courbe de l’effort dans le vérin pour conclure,
Pour
la suite de cette 1ère période, vous garderez la valeur d’effort de
serrage que vous aurez déterminé.
1-4)
Dresser le Bilan des Actions Mécaniques appliquées au sous-ensemble du
levier 4

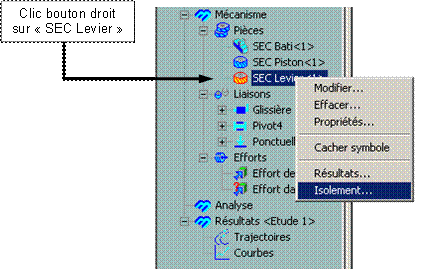

Réaliser maintenant
l’isolement de « SEC Levier »
1-5) Relever
sous forme de tableau, la valeur des projections suivant les axes
et
des actions mécaniques extérieures appliquées au
sous-ensemble « SEC Levier » comme ci-dessous :
|
|
|
|
|
|
/ :
|
/ :
|
/ :
|
/ :
|
/ :
|
/ :
|
|
|
Position
2 |
|
|
|
|
|
|
|
|
Position
10 |
|
|
|
|
|
|
1-6)
Représenter graphiquement ; sur le DR1, dans le plan
, les AME appliquées au « SEC Levier » pour les positions 2 et
10.
1-7)
Que peut-on conclure sur les directions de ces trois actions mécaniques
pour ces deux positions ?
1-8)
Vérification graphique de l’équilibre du levier par le PFS (Principe Fondamental de la Statique) pour
la position 2 uniquement, reproduire et compléter le tableau
ci-dessous :
|
|
Principe
de vérification graphique
|
Faire
les tracés éventuels sur DR1 et conclure dans le tableau ? |
|
Théorème
de la Résultante Statique |
|
|
|
Théorème
du Moment Résultant Statique |
|
|
1-9) En
utilisant la méthode des bras de levier, vérifier le théorème du moment
résultant statique selon l’axe (O,
) (le problème étant plan, les moments selon les deux autres
axes son nuls) :
1-9-1) Ecrire l’équation
littérale.
1-9-2) Tracer les bras de
levier sur le DR1.
1-9-3) Résoudre
l’équation et conclure.
2éme
Période : Déterminer la hauteur maximale d’une pièce pouvant être serrée sans la
« marquer »
Temps maxi pour
cette période : 1 h.
ð
Ressources à disposition : logiciel
SolidWorks et Méca3D
Données :
·
Pression d’utilisation : 0,2 MPa.
·
Effort admissible sur la pièce :
295 N
Hypothèses :
·
La pesanteur est négligée pendant
toute l’étude.
·
L’action mécanique du ressort de
rappel 10 du piston 3 est négligée.
Ouvrir le fichier « Bride
Hydraulique MECA3D – Etude2.sldsam ».
2-1)
Déterminer l’effort développé par
le vérin et vérifier que la valeur est conforme pour « Effort dans le vérin »
dans MECA3D.
Lancer le calcul dans MECA3D.
Consulter « Effort de
serrage ».
2-2)
Imprimer la courbe de l’effort de
serrage (demander au professeur).
2-3)
Comment varie l’effort de serrage
en fonction de la hauteur de la pièce.
2-4)
Déterminer la hauteur maximum de
bridage : dans SolidWorks, mesurer la distance (Delta Y) entre la vis 8
et le bâti 0 en Position 0. Reporter la valeur sur l’axe des
abscisses de la courbe.

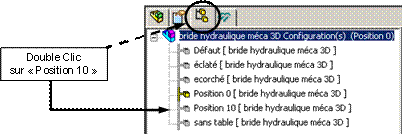

Changer de position : passer de la Position 0 à la
Position 10
2-5)
Déterminer la hauteur minimum de
bridage : dans SolidWorks, mesurer la distance (Delta Y) entre la vis 8
et le bâti 0 en Position 10. Reporter la valeur sur l’axe des
abscisses de la courbe.
2-6)
A partir de la courbe, déterminer
la hauteur minimale de la pièce pour que l’effort de serrage ne
dépasse pas la valeur admissible par la pièce.
