Pourquoi une normalisation :
Au carrefour de tous les
secteurs industriels, le dessin technique intervient dès que l’on projette de
réaliser un produit. Il est ainsi un passage obligé à pratiquement tous les
domaines et il est, à ce titre, une discipline transversale fondamentale.
Le
dessin au même titre qu’une langue est un moyen de communication irremplaçable
pour transmettre sans ambiguïté, sous forme graphique, une idée
technique.
A cause de cela, le
dessin technique est soumis à un certain nombre de règles qui sont
regroupés au sein d’une normalisation internationale ( ISO… ). Cette
normalisation permet à des techniciens et des ingénieurs de spécialités et
de nationalités différentes de se comprendre.
Il existe cependant
quelques exceptions :
-
la disposition des vues est différente entre le système américain et
le système européen.
-
l’unité de cotation n’est pas partout identique.
2.
Éléments
de la normalisation :
2.1
Les formats normalisés.
Vous allez réaliser un dessin technique, mais quel en sera le support ?
Un des premiers éléments guidant votre choix sera les dimensions de l’objet
ou du système que vous désirez représenter.
En fonction de cela, vous pourrez choisir un format adapté au travail
que vous envisagez.
Les
formats s’utilisent verticalement ou horizontalement. Le A4 correspond à
une feuille de papier standard type courrier. Les formats se déduisent les
uns des autres à partir du format A0 (lire :
A zéro ) de surface 1 m² en subdivisant chaque fois par moitié le coté
le plus grand.
2.2
Le cartouche.
Le
cartouche est la carte d’identité du dessin, il rassemble toutes les
informations nécessaires à l’identification et l’exploitation du document.
Deux zones :
-
Zone d’identification : Elle
contient les principaux éléments : échelle, nom de la pièce ou de
l’ensemble, numéro d’identification,
nom de l’établissement, nom du dessinateur,
date, format de la norme de projection ...
-
Zone d’exploitation :
Parfois omise, elle contient les indications complémentaires comme la mise à
jour, ……
Le
cartouche Solidworks
type
pour
les SP sont disponibles sur le site de construction.
2.3

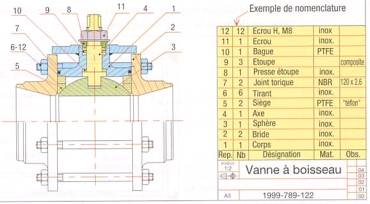

La nomenclature.
Utilisée
avec des dessins d’ensemble, une nomenclature dresse la liste de tous les
composants ou pièces du dispositif représenté. Elle peut être établie
sur le dessin d’ensemble ou sur une des feuilles annexes.
Elles sont normalement réalisées et lues du bas vers le haut en
partant du cartouche.
Chaque pièce ou élément est numéroté, classé
et les renseignements indiqués ( numéro de repère, nombre de pièces, matière,
…..).
2.4
Les
différents types de traits.

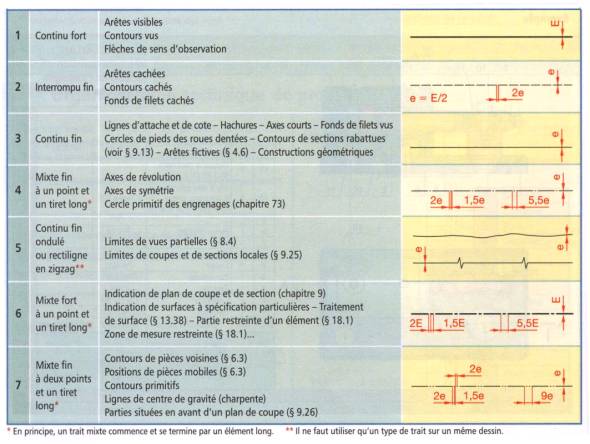

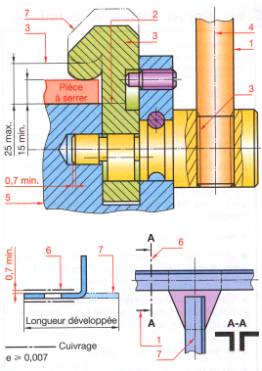

Pour effectuer un dessin technique, on utilise un
ensemble de traits dont chacun possède une signification bien précise.
Un type de trait se caractérise :
Ä
par sa nature ( continu, interrompu, mixte)
Ä

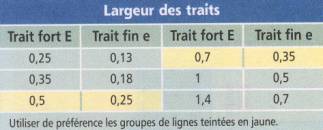

par sa largeur ( fort, fin )
Remarques :
Ø
Conserver la même largeur des traits pour toutes les vues d’un même dessin
à la même échelle.
Ø
Le nombre de segments d’un trait est fonction de sa longueur et de sa largeur.
2.5
Principaux types de documents techniques.
Ü

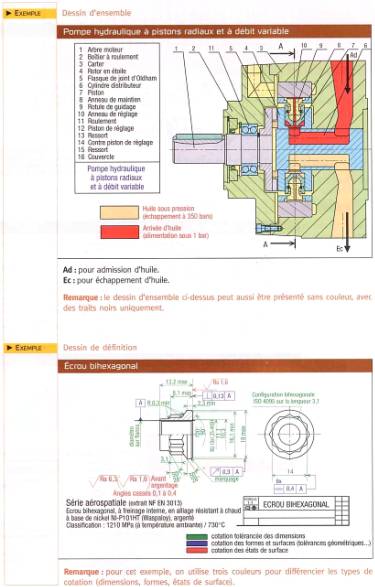

Dessin d’ensemble : dessin représentant,
de façon plus ou moins détaillée, une installation, bâtiment machine, système,
ou l’une de ses parties.
"IL
PERMET DE COMPRENDRE COMMENT CA MARCHE"
Ü
Dessin d’avant projet : dessin
d’ensemble représentant dans les grandes lignes une des solutions
envisageables à la conception d’un produit.
Ü
Dessin de projet : dessin
d’ensemble définissant avec tous les détails nécessaires une solution
choisie à la conception/réalisation d’un produit.
Ü
Dessin de définition : dessin définissant
complètement et sans ambiguïté les exigences auxquelles doit satisfaire un
produit fini ( sert à établir des cahiers des charges ).
"IL
PERMET DE FABRIQUER LA PIECE"
Ü
Dessin de détail d’exécution :
dessin détaillé, en général réalisé à partir d’un dessin de définition,
et destiné à donner toutes les indication pour réaliser un produit ou l’une
de ses étapes.
Ü
Croquis : dessin établi, en majeure
partie, à main levée sans respecter nécessairement une échelle rigoureuse.
Ü

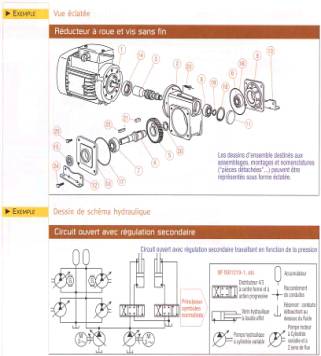

Schéma : dessin
dans lequel des symboles graphiques sont utilisés pour indiquer les fonctions
des composants d’un système et leurs relations ( ex : schéma cinématique,
schéma électrique, schéma hydraulique ou pneumatique, schéma logique, schéma
d’assemblage, …….).
