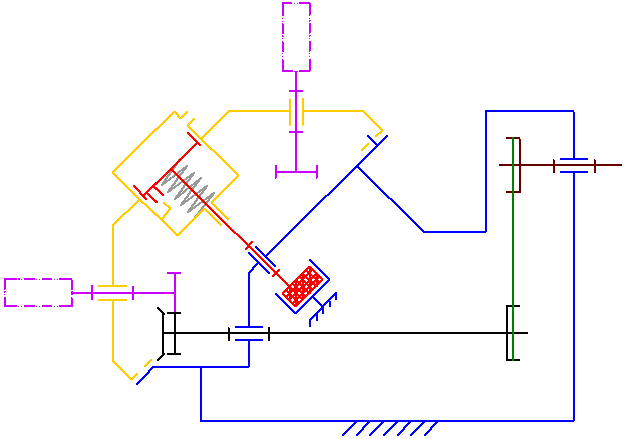

Schéma d’architecture
Ensemble de pièces : : {Carter, Couronne} : {Piston, Axe, Vérin rotatif} : {Arbre moteur, Poulie motrice} : {Arbre de commande, Poulie réceptrice, Pignon de commande, Synchro} : {Broche outil, Pignon de broche} : {Rondelles ressort} : {Courroie de transmission} : {Tourelle , Jupe , Support de broche, Cylindre, Goupilles}
Ensemble de pièces :
: {Carter, Couronne} : {Piston, Axe, Vérin rotatif} : {Arbre moteur, Poulie motrice} : {Arbre de commande, Poulie réceptrice, Pignon de commande, Synchro} : {Broche outil, Pignon de broche} : {Rondelles ressort} : {Courroie de transmission} : {Tourelle , Jupe , Support de broche, Cylindre, Goupilles}
: {Carter, Couronne}
: {Piston, Axe, Vérin rotatif}
: {Arbre moteur, Poulie motrice}
: {Arbre de commande, Poulie réceptrice, Pignon de commande, Synchro}
: {Broche outil, Pignon de broche}
: {Rondelles ressort}
: {Courroie de transmission}
: {Tourelle , Jupe , Support de broche, Cylindre, Goupilles}
GRAFCET de Changement d’Outil
Conditions initiales : - fin d’usinage, - rotation outil vitesse usinage - fin de course droite vérin rotatif - fin de couse bas tourelle
Conditions initiales :
- fin d’usinage,
- rotation outil vitesse usinage
- fin de course droite vérin rotatif
- fin de couse bas tourelle
:
{Carter, Couronne}
:
{Piston, Axe, Vérin rotatif}
:
{Arbre moteur, Poulie motrice}
:
{Arbre de commande, Poulie réceptrice, Pignon de commande, Synchro}
:
{Broche outil, Pignon de broche}
:
{Rondelles ressort}
:
{Courroie de transmission}
:
{Tourelle , Jupe , Support de broche, Cylindre, Goupilles}
