1^ère Période : Guidage en rotation de la broche 4

Temps maxi pour cette période : 2h30.

ð     Ressources à disposition : GDI et catalogue SKF

1-1)           Remonter et démonter la broche.

1-2)         Quelle est la nature de la liaison réalisant le guidage de la broche 4 par rapport au support de broche 6 ?

1-3)         Cette liaison est-elle directe ou indirecte ? Justifier votre réponse.

1-4)         Quel est le type de montage ? Pourquoi le constructeur a t'il choisi ce type de montage ?

1-5)         Arrêts radiaux :

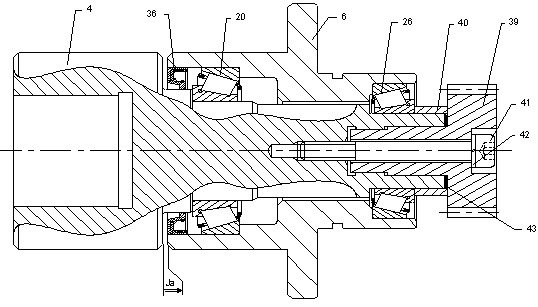

1-5-1)  Sur les pièces du document réponse DR1, colorier  en rouge les surfaces de contact et les surfaces des éléments permettant de réaliser les arrêts radiaux de ce guidage en rotation.

1-5-2)  A l’aide du cours, déterminer les tolérances des portées de roulements. Justifier votre réponse.

1-5-3)  Est-ce que ce choix de tolérance permet le montage des roulements et de la broche dans le support de broche ? Pourquoi ?

1-5-4)  Le constructeur a lui choisi les tolérances suivantes pour les portées des 2 roulements :

Pour le roulement 26, en se référant au catalogue SKF (§. Caractéristique des roulements – Généralités) pour les tolérances des bagues du roulement et pour une classe P5, calculer le jeu (ou serrage) de l’ajustement au niveau de la bague intérieure et la bague extérieure.

1-5-5)  Quel est donc le type d’ajustement ? Est-ce que le montage est réalisable, pourquoi ?

1-6)         Arrêts axiaux :

1-6-1)      Sur les pièces du document réponse DR1, colorier en bleu les surfaces de contact et les surfaces des éléments permettant de réaliser les arrêts axiaux de ce guidage en rotation.

1-6-2)     Citer les pièces et nommer les surfaces de contact réalisant ses arrêts.

1-6-3)     Sur le document réponse DR1, justifier le jeu Ja, réaliser la chaîne de cotes et déterminer la valeur de ce jeu. Les cotes sur la broche et le support ont une tolérance js11, pour les roulements regarder le catalogue du fabriquant. Le roulement sera considéré comme étant sans jeu : en une seule pièce. Est-ce que le jeu permet d’assurer sa fonction ?

2^ème Période : Guidage en rotation de l'arbre de commande 10

Temps maxi pour cette période : 30 min.

ð     Ressources à disposition : GDI et catalogue SKF.

2-1)         Quelle est la nature de la liaison réalisant le guidage de l'arbre de commande 10 par rapport au carter 1 ?

2-2)        Cette liaison est-elle directe ou indirecte ? Justifier votre réponse.

2-3)        Quelles pièces permettent de faciliter le guidage en rotation ? Indiquez les !

2-4)        Réaliser le schéma cinématique architectural de ce guidage

2-5)        Pour ce type de montage, donner les tolérances des portées des roulements.

2-6)        Décrire les arrêts axiaux.
