1-1) Lire
minutieusement le dossier technique.

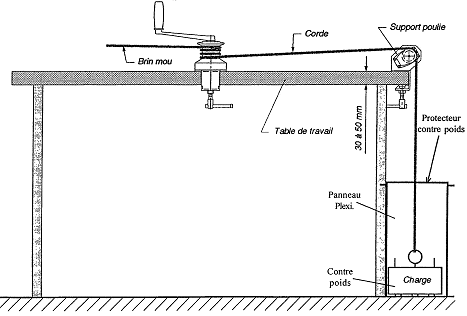

1-2) Vous
avez le système dans la disposition définie sur la figure ci-dessous :
Manœuvrer la
manivelle en tenant le bout libre de la corde d'abord sans tension puis avec
une petite tension (faire plusieurs essais en variant le nombre de tours de
la corde sur le winch).
Tout en
maintenant une légère tension sur le brin libre, inverser le sens de
rotation.
Donner vos
observations et vos conclusions (pourquoi deux sens de rotation de la
manivelle, le nombre de tours de manivelle pour obtenir un tour de tambour
et l'effort à fournir,…).
1-3) Procéder au démontage du winch
en suivant le graphe de démontage. Puis répondre aux questions suivantes :
-
Le
winch est équipé de deux roues libres à cliquet (On
appelle roue libre un accouplement qui communique le mouvement d'une pièce
à une autre pièce dans un seul sens de rotation)
:
a)
identifier
les numéros des pièces constituant la roue libre supérieure et indiquer
sur le dessin d'ensemble le sens d'entraînement de la roue libre;
b)
faire
de même pour la roue libre inférieure.
-
Indiquer
les principales pièces et la roue libre intervenant pour :
a)
l'entraînement
direct (l'équipier,
en actionnant la manivelle, entraîne directement le tambour 5)
;
b)
l'entraînement
indirect (l'équipier,
en actionnant la manivelle, entraîne le tambour 5 par l'intermédiaire de
deux engrenages).
1-4) Remonter
le mécanisme.
G
Appeler votre professeur pour présenter votre travail.
