1ère
PERIODE : ANALYSE
DU MECANISME
G
Temps maxi pour cette période : 1h 30min (A respecter impérativement).
Ü
A
partir du dossier technique, du GDI et du mécanisme réel démonté, répondre
aux questions suivantes :
1-1) Réaliser
le montage intuitif du mécanisme dans la même configuration que celle du
plan d'ensemble.
1-2) Dans
quel ordre doit-on monter la vis sans fin et la roue dans le bâti ?
1-3)
Redémonter le mécanisme.
1-4) Quels
sont les éléments intermédiaires assurant la liaison pivot entre la vis
sans fin et le bâti ? En vous aidant du GDI, identifier les différentes
parties d'un des éléments intermédiaires de la liaison pivot (faire un
schéma explicatif que vous annoterez).
1-5) Identifier
les pièces liées complètement entre elles. En déduire les sous-ensembles
cinématiques.
1-6) Réaliser
le graphe des liaisons du point de vue cinématique. Indiquer les

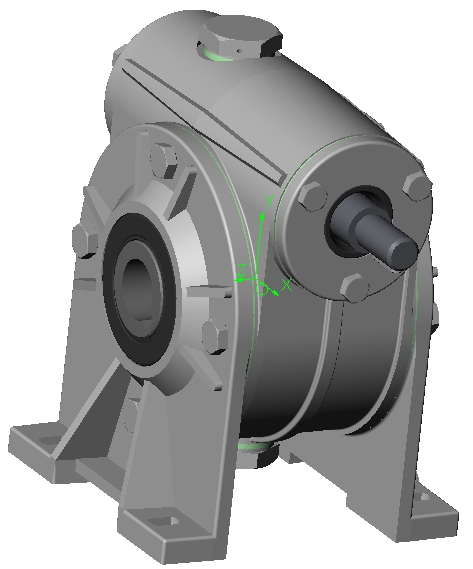

particularités géométriques des liaisons (la figure ci-dessous montre le
repère global : le point O est situé au centre de la roue).
Ü
A
partir du dossier technique et du MEMOTECH, répondre aux questions suivantes
:
2-1) Regarder,
dans le MEMOTECH, comment on schématise une transmission par roue et vis
sans fin.
2-2) Proposer
un schéma cinématique minimal dans le plan en respectant le repère
global. Prendre le plan de la
vue de face (coupe A-A) du dessin d'ensemble et la vue de gauche (coupe B-B).
Utiliser des couleurs.
2-3)
Proposer
un schéma cinématique minimal spatial. Utiliser des couleurs.
