1ère
PERIODE : IDENTIFICATION DES S.E.C.
G
Temps maxi pour cette période : 45 min.
Ü
Avec le mécanisme réel (uniquement la partie transformation de mouvement,
la partie moto-réducteur ne fait pas partie de l'étude), le dossier
technique et la maquette numérique, répondre aux questions suivantes :
1-1) En vous aidant de la
maquette numérique et du mécanisme réel, identifier les pièces liées
complètement entre elles. En déduire les S.E.C. (voir Définitions) :
- Mettre, sur les deux
plans d'ensemble, d'une même couleur toutes les pièces d'un même
S.E.C.

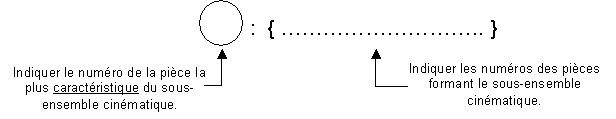

- Présenter les S.E.C. sous la forme suivante :
2e
PERIODE : MODELISATION DES LIAISONS MECANIQUES ENTRE LES S.E.C.
G
Temps maxi pour cette période : 1h.
Ü
Avec la maquette numérique, le mécanisme réel, le GDI ou le CODOTEC et votre
cours, répondre à la question suivante :
2-1) Modéliser les liaisons mécaniques entre les
sous-ensembles cinématiques. C'est à dire que pour chaque liaison vous aurez
soin d'indiquer :
- le nom de la liaison ;
- le nombre de degré de
liberté et la nature de ces libertés (par ex : 3 degrés de liberté, 1R et
2T) ;
- la liaison est-elle directe
ou indirecte ? (voir Typologie) ;
Si la liaison est indirecte,
identifier les éléments intermédiaires en donnant le nom et la
désignation.
3e
PERIODE : REALISATION DU GRAPHE DES LIAISONS
G
Temps maxi pour cette période : 15min.
Ü
En exploitant le fruit de votre travail durant ce TP, répondre à la question
suivante :
3-1) Tracer le graphe des liaisons
(voir Définitions) du SINUSMATIC.
3-2) Identifier,
sur le document DR1, le schéma cinématique minimal correct. Colorier, avec
votre code de couleurs, les SEC et écrire les noms des liaisons.
